磁铁全极性感应转速传感器

特点

* 只对磁铁有感应,对铁无感应,可检测单个磁铁或多点排列磁铁;

* 基于霍尔原理的单通道速度传感器

* 非接触测量齿轮或旋转物件转速,简单可靠,免维护

* 电压脉冲信号,抗干扰能力强

* 一体化不锈钢壳体产品,更适用于恶劣应用环境

* 螺纹安装,规格尺寸可根据客户需求量身定制

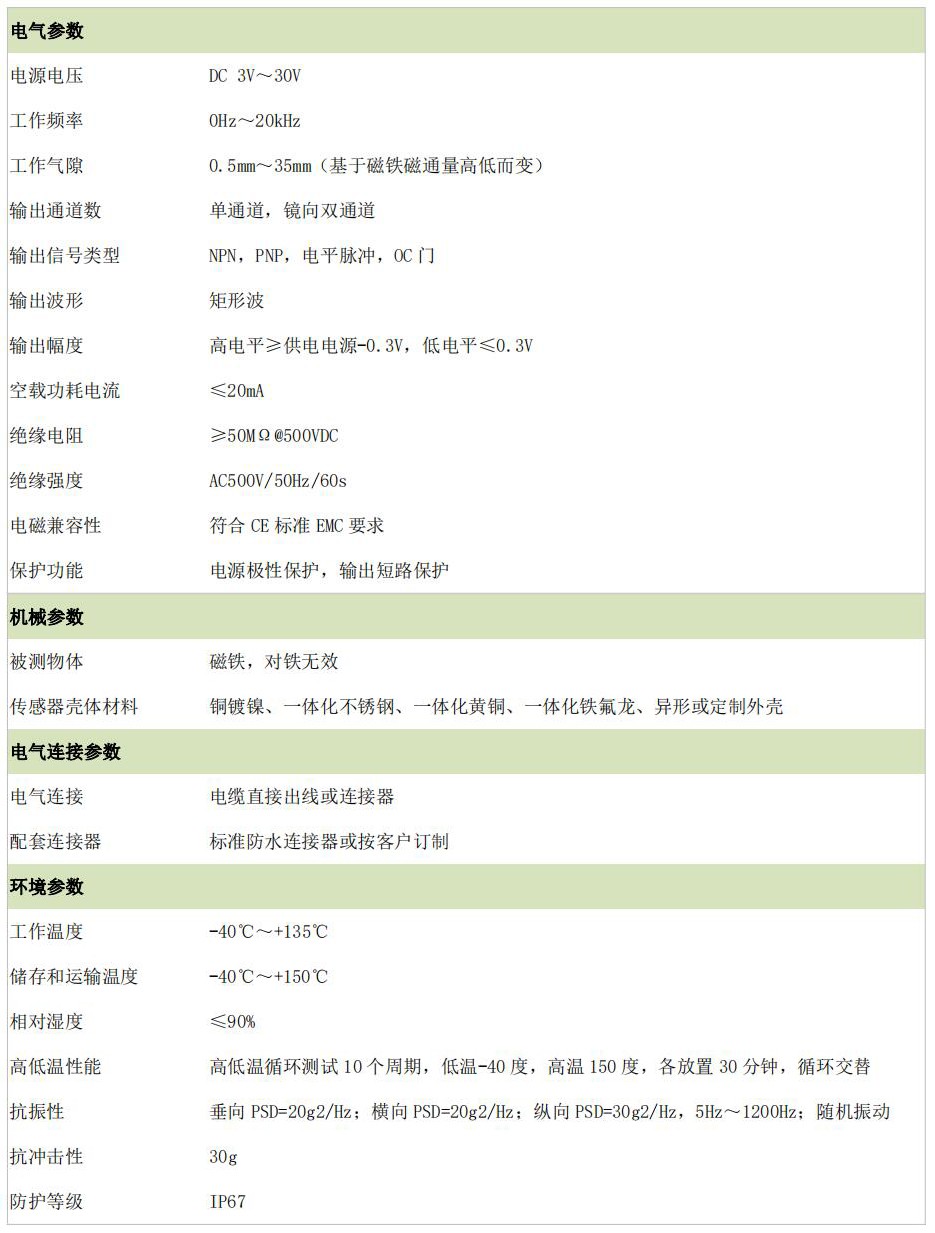

产品参数

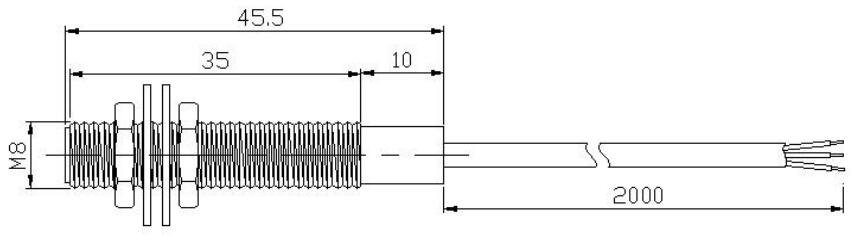

产品尺寸


* 传感器本体:传感器外壳可采用铜镀镍外壳、一体化不锈钢外壳、一体化铁氟龙外壳、异形外壳等, 也可按客户要求定制规格和尺寸;

* 电气连接:传感器直接出线标配 2m 屏蔽电缆,也可采用连接器,可按客户要求定制长度和连接器;

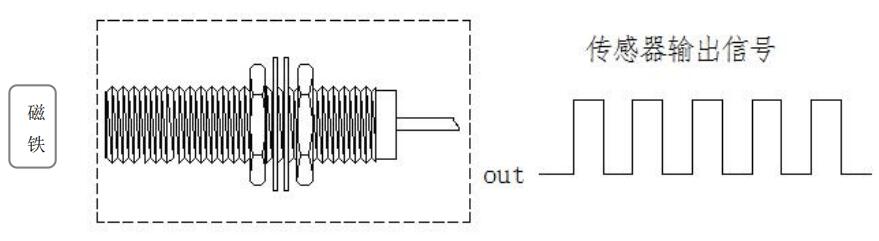

输出信号

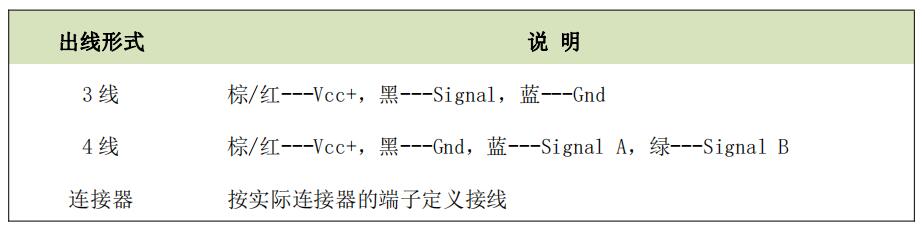

电气连接

      传感器的信号连接电缆,推荐采用 18-22AWG 绞织屏蔽电缆,连接长度不超过 200 米,长度增加时频 率会产生衰减,可能引起测量不准确。布线时应避免干扰大的信号电缆、电源、控制电缆与连接电缆并行走 线。传感器的线缆输入/输出均有标识,应严格按电气接口定义接线或与端子对接。

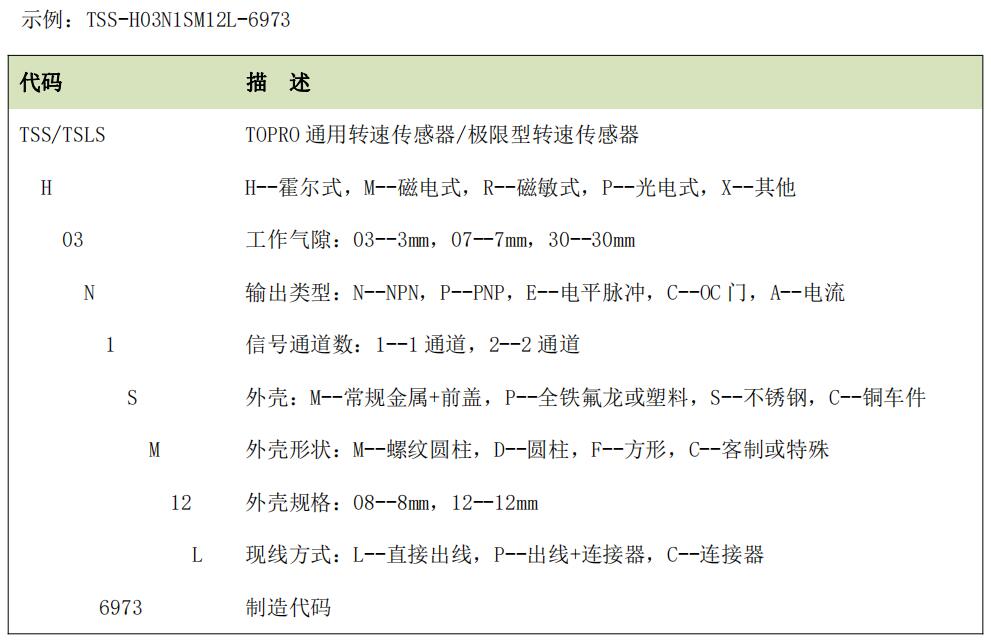

选型编码

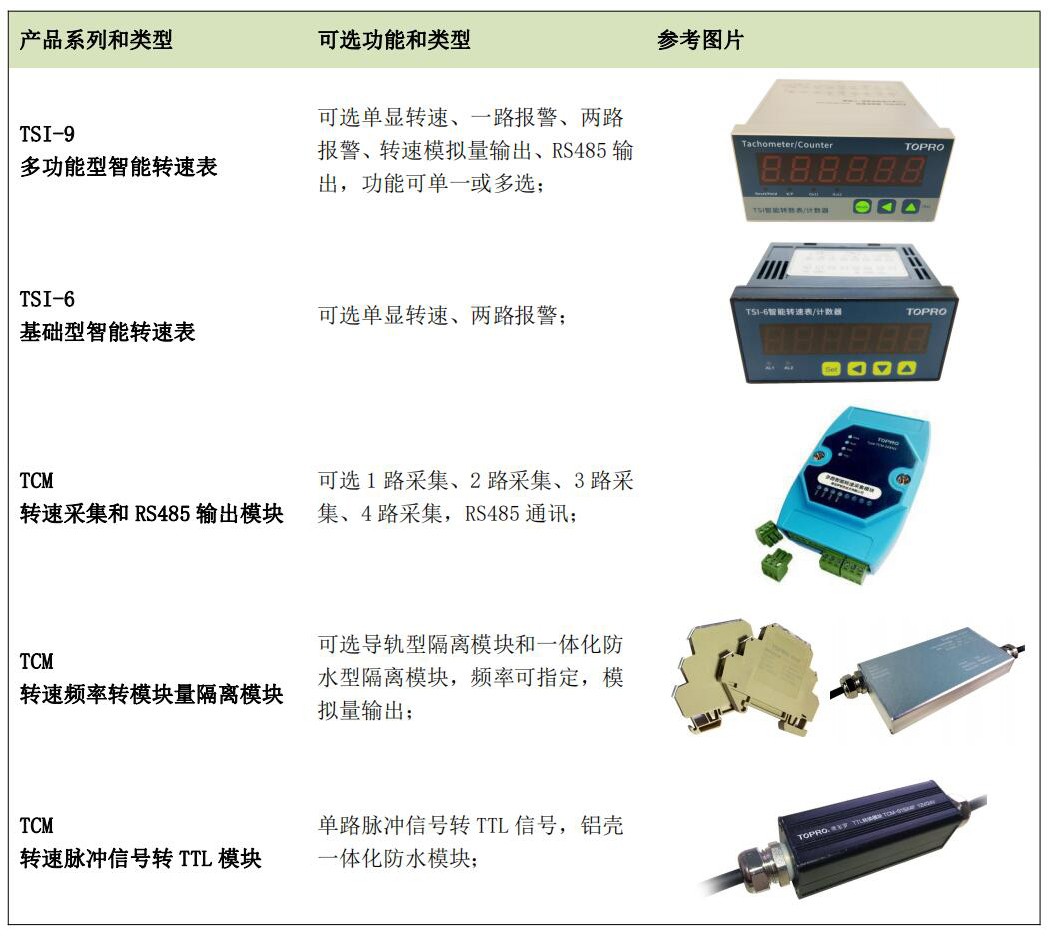

选配套件

        传感器为独立检测器件,只对测量对象作出动作探测,如还需查看或了解转速信息、采集多物体转速、 及做出相应控制、警示、提醒等功能,亦或需要将转速或频率信号通过模拟量、TTL、RS485 通讯方式等接入 到其他信息设备等,可选配我司其他智能硬件,能完成频率检测、多转速信号采集、正反转判断、上下限报 警、负载控制、模拟量转换、TTL 信号转换、RS485 通讯连接等功能。具体产品类型如下:



注意事项

1. 推荐使用同螺纹规格的螺栓紧固;

2. 请严格按电气接口定义接线,确保正确无误,无短路、断路现象;

3. 传感器周边其他能产生磁场的产品或设备可能会对传感器的正常使用造成一定影响,在选用传感器 时要考虑此类情况的适用性,或者安装使用时尽量避开强磁场。

4. 产品如不使用,不宜存放在潮湿、高温、有磁场干扰的环境的中,避免对产品的性能和使用寿命造 成影响。

5. 传感器为非接触式测量,产品在安装过程中,建议对传感器采取适当的保护措施,避免意外情况造 成传感器的损坏。
