TSI-9增强型智能数显转速表

       TSI-9 系列全功能智能转速表/线速器/计数器/频率表是 一种多功能型的智能仪表，集合了频率测量、转速测量、数 据显示，能将测得的数据通过微电脑运算系统转换为标准模 拟量信号输出，同时带有两路继电器报警输出，能充分满足 现场测量和报警控制的需要。具备 RS485 数字通讯功能，使 得各种应用系统对现场数据的采集和监测变得非常简单和便 捷，可广泛应用于各种工业自动化现场、过程控制、智能制 造、工业互联网数据采集、智慧城市领域。

特点

* NPN、PNP、矩形波脉冲、正弦波脉冲等信号输入，可显示 转速·线速·脉冲频率等

* 带有两路输出报警功能，有上下限/区间范围/上限/下限 4 种动作模式。

* 多种模拟量输出可选：0～20mA，4～20mA，0～5V，0～10V 等。

* 测量范围宽广，低速、高速都能高精度测量、判别。

* 搭载自动归零、平滑处理、起动补偿定时等功能。

* RS485 数字通讯功能，采用了国际通用的 modbus 通讯协议。

* 人性化操作界面设计，进入模式参数自动切换显示参数和参数值

产品参数

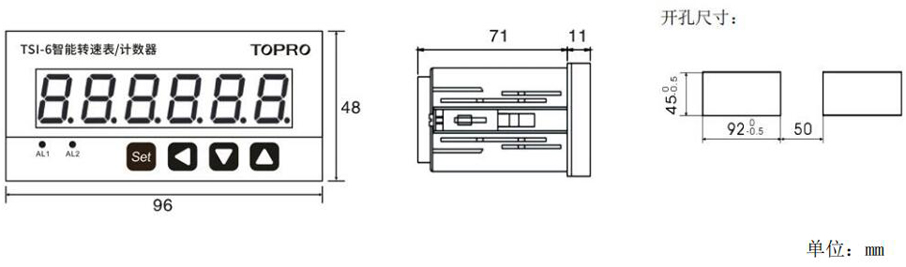

产品尺寸

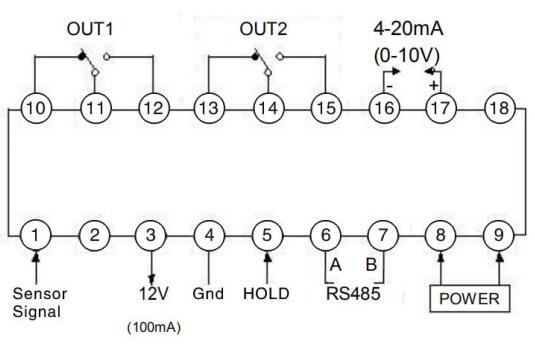

接线方式

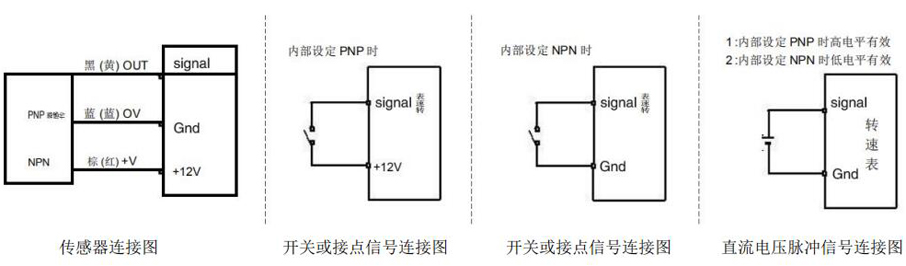

输入信号接线方式

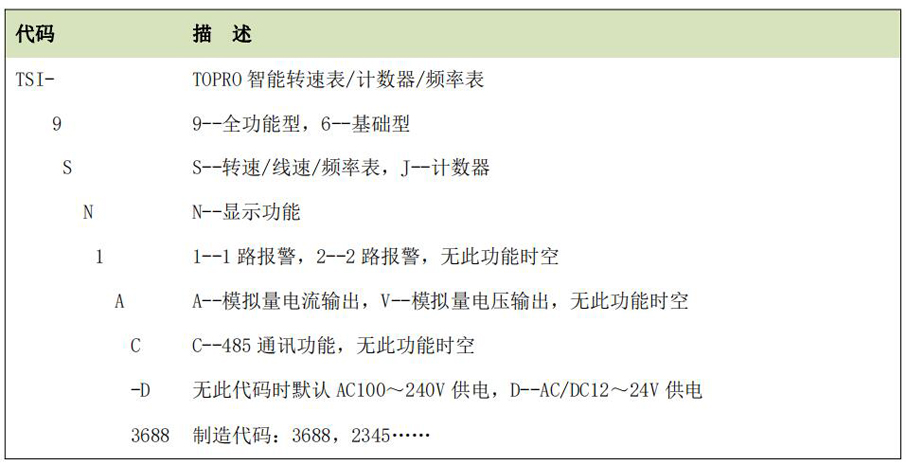

选型编码

注意事项

1、通电使用前请确认输入电压，并正确连接后部端子，避免因错误接线导致仪表或传感器损坏。

2、请避免将仪表使用在高温，易燃，易爆，腐蚀，粉尘，剧烈震荡，潮湿，静电，油污等场合。

3、仪表的信号线和电源线不要和动力，变频，高压，高电流等线在同一线管配线，可能会引起噪声误动作， 请尽量远离这些强电电线，进行独立配线，并将信号线尽量缩短配线距离。

4、输出继电器请不要超出其开关容量，要按额定值的负载，否则会使接点熔接,接触不良，甚至烧毁，如超 出其容量时因外接合符要求容量的继电器或接触器。

5、传感器使用的电压应当要与计数器输出电压相同，传感器电流不能超出计数器的最大输出电流。

6、TSI 仪表使用 Modbus RTU 通信协议，进行 RS485 通信，请取得 TSI-9 转速表通讯协议。

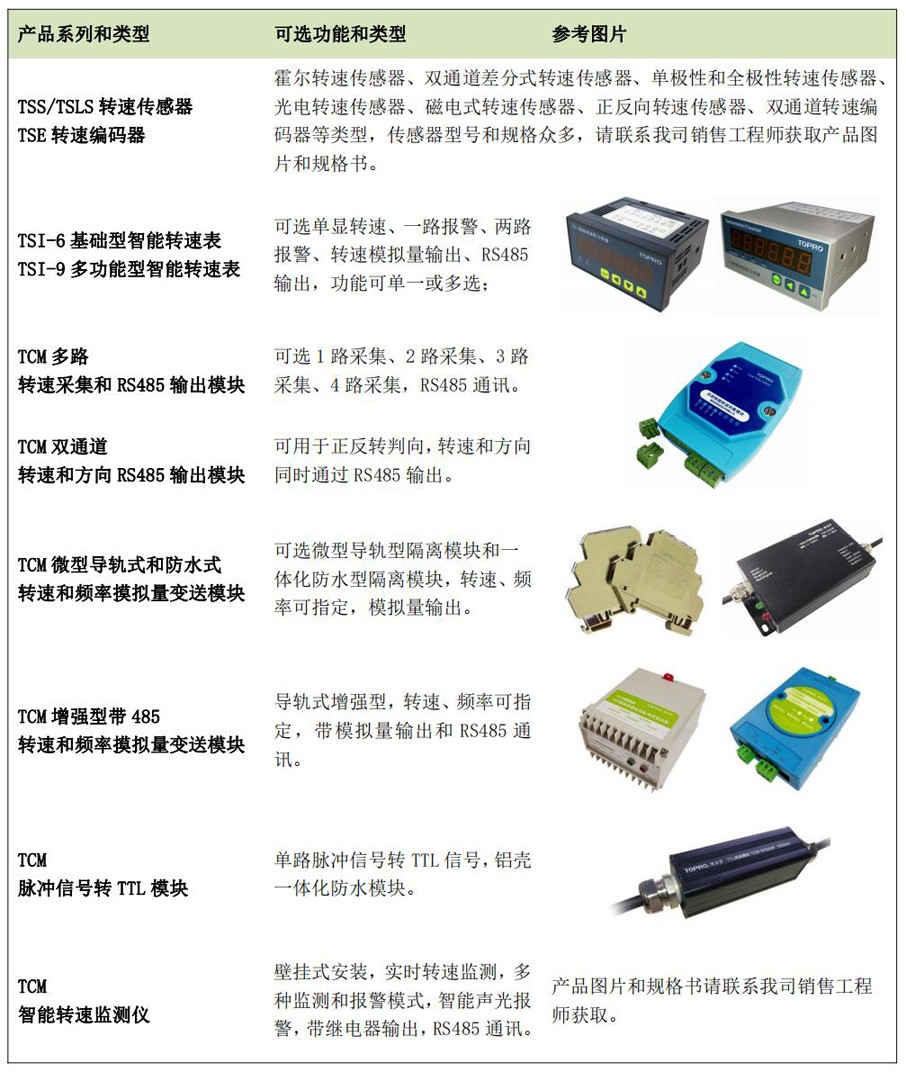

其他传感器和信号采集模块和转速仪表

      传感器为独立检测器件，只对测量对象作出动作探测，如需查看或了解转速信息、采集多物体转速、及 做出相应控制、警示、提醒等功能，亦或需要将转速或频率信号通过模拟量、TTL、RS485 通讯等接入到其他 信息设备时，可选配我司其他硬件，能完成频率检测、多转速信号采集、正反转判别、报警、负载控制、模 拟量输出、TTL 输出、RS485 通讯连接等功能。TOPRO 品牌其他传感器、模块、转速仪表参考如下：
