TSI-6基础型6位显示数显转速表

       TSI-6 系列基础型智能转速表/线速器/计数器/频率表是集合 了频率测量、转速测量、数据显示等功能，同时带有两路继电器报 警输出，能充分满足现场测量和报警控制的需要。最高测量频率可 达 30KHz，操作和应用简单，可广泛应用于各种工业自动化现场、 过程控制、智能制造领域。

特点

* NPN、PNP、矩形波脉冲、正弦波脉冲等信号输入，可显示 转速·线速·脉冲频率等

* 带有两路输出报警功能，有上下限/区间范围/上限/下限等动作模式。

* 最高测量频率：30KHz

* 最高显示：999999

* 断电自动数据保护

*仪表自带 24V 或 5V 馈电输出

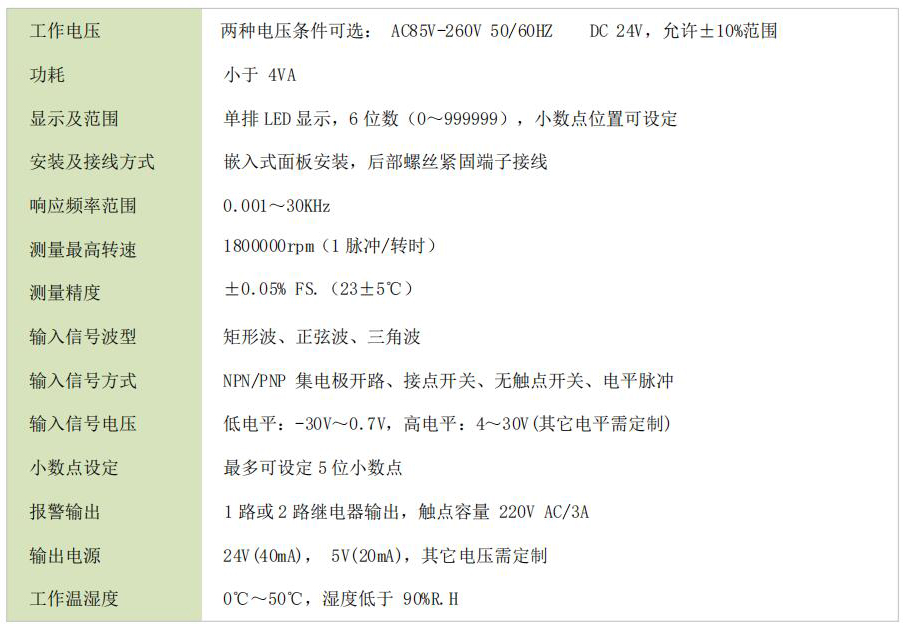

产品参数

规格和开孔尺寸

接线方式

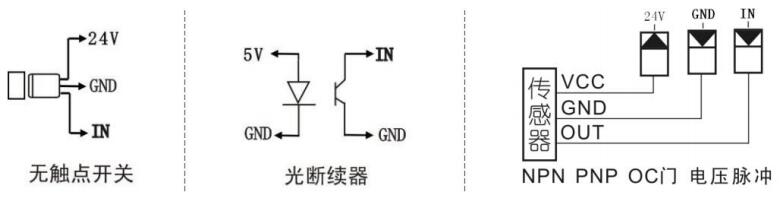

输入信号接线方式

抗干扰措施

使用时当仪表存在较大的波动或跳动时，一般是由于干扰太强造成，采取下列措施能减小或消除干扰。

* 仪表供电与感性负载（如交流接触器）供电尽量分开；

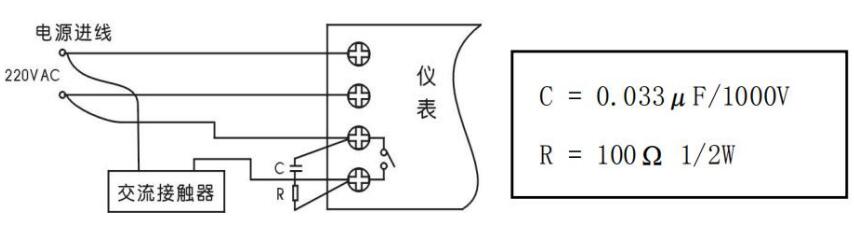

* 在感性负载的控制接点并联 RC 火花吸收电路（见下图）；

* 适当设置仪表的数字滤波时间常数；

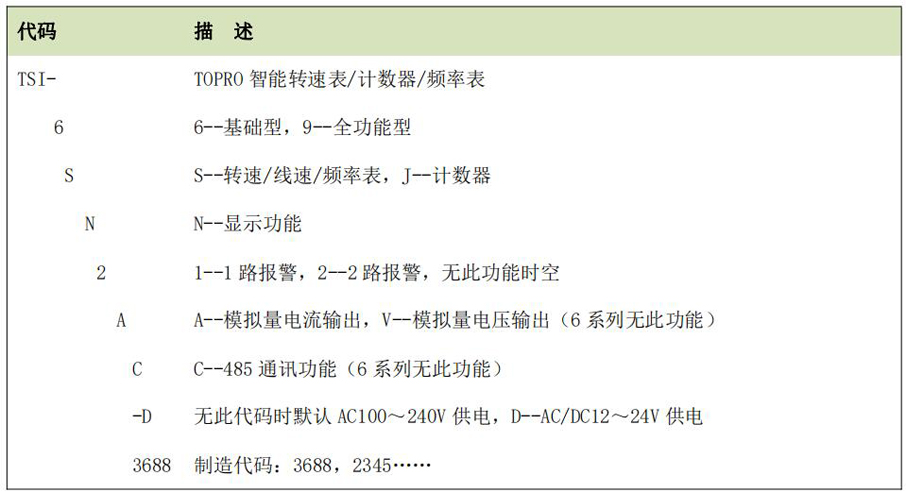

选型编码

注意事项

1、通电使用前请确认输入电压，并正确连接后部端子，避免因错误接线导致仪表或传感器损坏。

2、请避免将仪表使用在高温，易燃，易爆，腐蚀，粉尘，剧烈震荡，潮湿，静电，油污等场合。

3、仪表的信号线和电源线不要和动力，变频，高压，高电流等线在同一线管配线，可能会引起噪声误动作， 请尽量远离这些强电电线，进行独立配线，并将信号线尽量缩短配线距离。

4、输出继电器请不要超出其开关容量，要按额定值的负载，否则会使接点熔接,接触不良，甚至烧毁，如超 出其容量时因外接合符要求容量的继电器或接触器。

5、传感器使用的电压应当要与计数器输出电压相同，传感器电流不能超出计数器的最大输出电流。

其他传感器和信号采集模块和转速仪表

      传感器为独立检测器件，只对测量对象作出动作探测，如需查看或了解转速信息、采集多物体转速、及 做出相应控制、警示、提醒等功能，亦或需要将转速或频率信号通过模拟量、TTL、RS485 通讯等接入到其他 信息设备时，可选配我司其他硬件，能完成频率检测、多转速信号采集、正反转判别、报警、负载控制、模 拟量输出、TTL 输出、RS485 通讯连接等功能。TOPRO 品牌其他传感器、模块、转速仪表参考如下：
