TSTA 系列倾角传感器

TOPRO 德宝罗TSTA 系列倾角传感器采用高精度MEMS倾角测量单元，内置工业标准MCU，集成先进的滤波算法，确保每个倾角模块功耗低、性能稳定。TSTA 倾角传感器积小，安装方便，测量范围可选，信号输出有模拟量电流、电压和RS485、TTL 等形式，接入和应用简单。倾角传感器广泛应用于工业自动化控制和水平调准、大坝和桥梁监测、塔杆和起重机械倾角监测、工程机械设备监测、测绘测量等场景和领域。

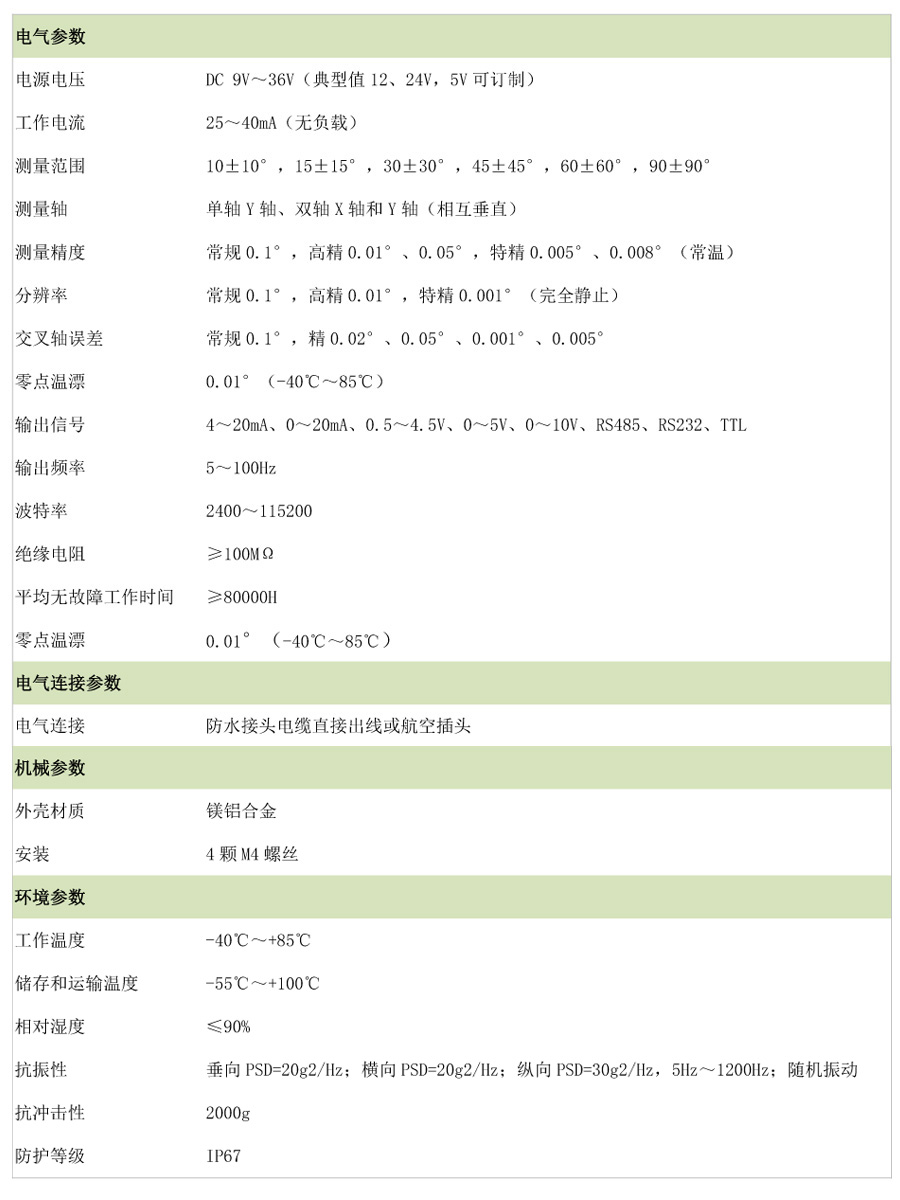

产品参数

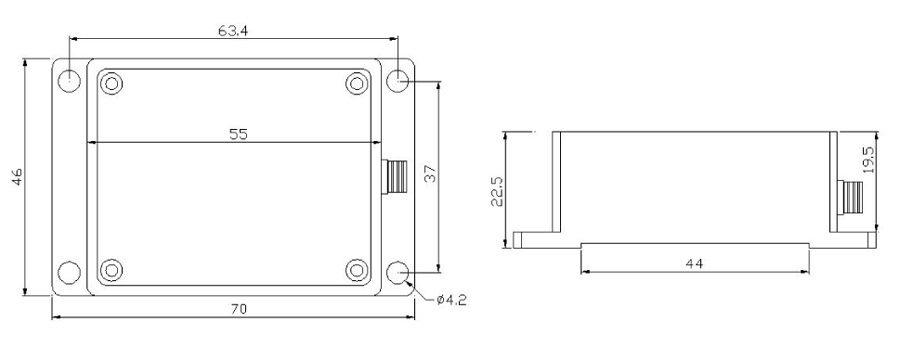

产品尺寸

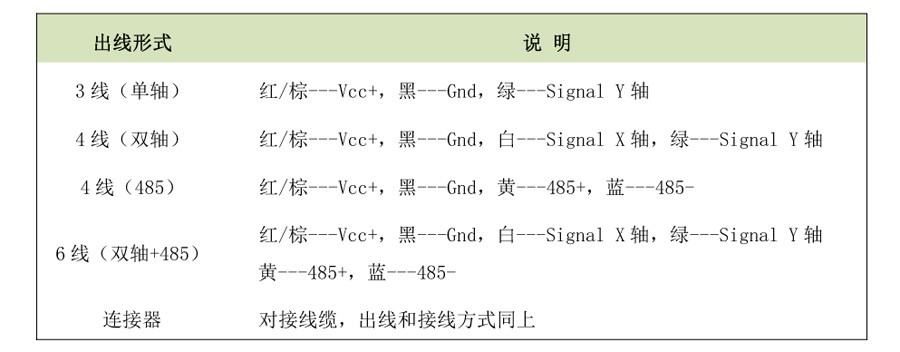

电气连接

传感器的信号连接电缆，推荐采用18-22AWG 绞织屏蔽电缆，连接长度不超过200 米，长度增加时频率会产生衰减，可能引起测量不准确。布线时应避免干扰大的信号电缆、电源、控制电缆与连接电缆并行走线。传感器的线缆输入/输出均有标识，应严格按电气接口定义接线或与端子对接。

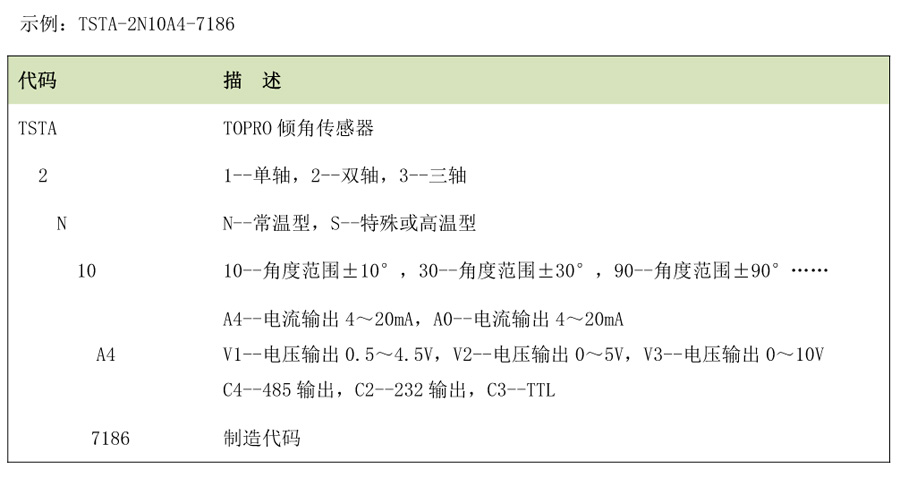

选型编码

安装使用

在安装传感器时，不正确安装会导致测量角度误差大，安装时要确保“两面”和两线“的正确。

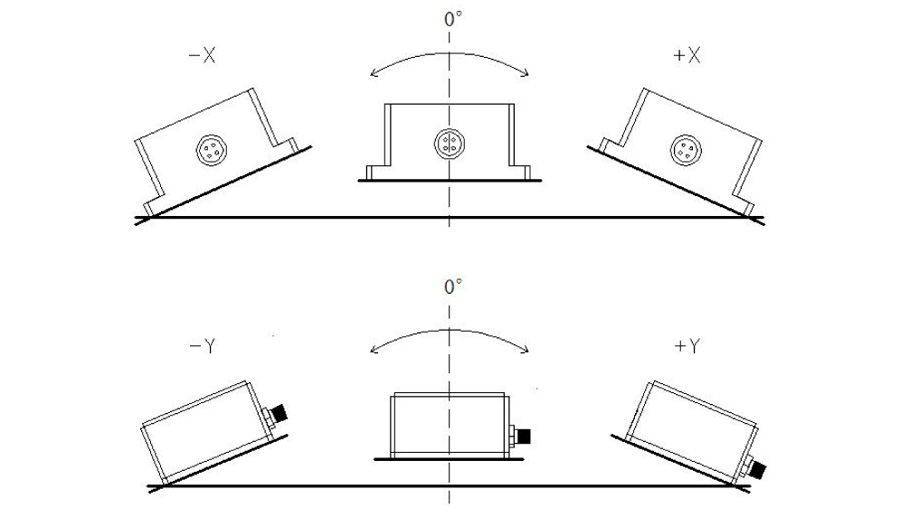

1、安装时应保持传感器安装面与被测目标面平行，并减少动态和加速度对传感器的影响。传感器可水平安装也可垂直安装(垂直安装需要定制)，水平安装和测量应用方式如下图：

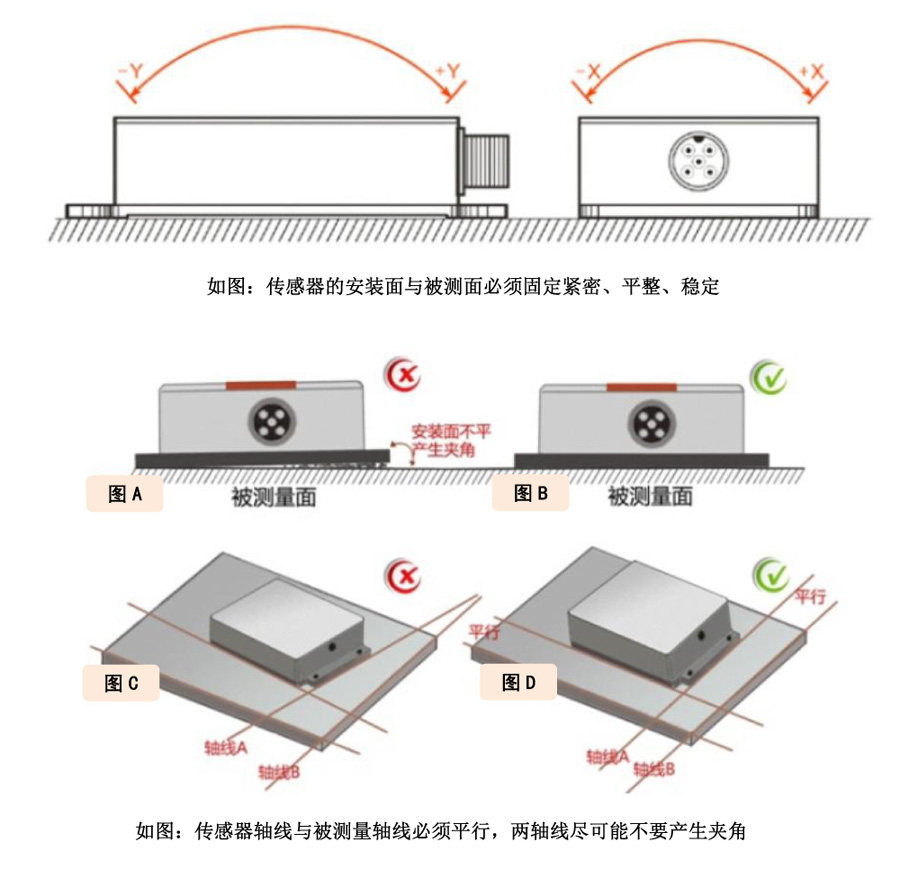

2、“两面”指传感器安装面与被测物体安装面完全紧靠，被测物体安装面要尽可能水平，不能有夹角产生(如图A 中夹角)，正确安装方式如图B。

3、“两线”指传感器与被测面轴线平行，两轴线不能有夹角产生(如图C 中的角度)，正确的安装方式如图D。
